X線用ベリリウム窓

X線用ベリリウム窓

本製品は従来不可能であった金属ベリリウムとステンレス母材との直接接合を行い、接合部の真空気密性を極度に向上させたもので、高真空気密を要求される部分のX線透過窓として広く使用できます。

特長

水冷式ベリリウム窓
  • 極薄ベリリウムにも対応できます。
  • ベリリウム窓取り付け後、装置を高温でベーキングすることができます。
  • 真空フランジ水冷タイプも用意しておりますので従来の空冷の必要がありません。
  • ろう付けと同時に脱ガス処理を行っていますので、高真空で使用しても部品からガス発生はありません。
  • 従来の真空フランジに銅ガスケットを使用し固定可能です。

ベリリウム金属の特性

ベリリウム金属

ベリリウム薄板はX線透過性に優れ、同じ厚さのアルミニウムの17倍、リンデマンガラスの6〜10倍も良く、X線管球窓・X線ディテクター用窓に使用されています。 特に最近注目を浴びているX線リソグラフィーのX線源用窓に非常に薄い窓材が要求されており、まさにその要求にマッチした製品といえます。
なお、ベリリウム金属の硬度は鋼材の1.5倍、アルミニウムの4倍、密度はアルミニウムの約1/3で、比熱は金属中最大であり、他金属にはみられない独特の性質があります。

各種ベリリウム製品 製作例

  • 各種ベリリウム窓の製作が可能です。また、いずれのメーカーのベリリウムも取り扱っています。

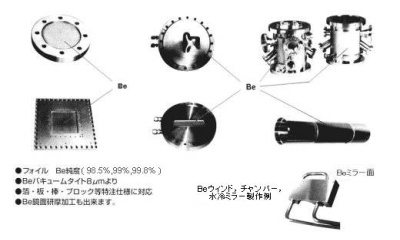

Beウィンドウ・水冷ミラー及びBe窓付きチャンバー製作例

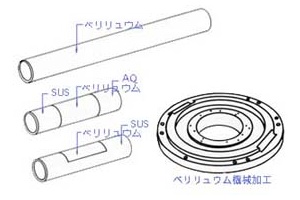

Beウィンドウ・水冷ミラー及びBe窓付きチャンバー製作例
