合成石英ビューポート

VQシリーズ

合成石英ビューポート

本製品の超高真空用ゼロレングス合成石英ビューポートは、浜松ホトニクス社の紫外用光電子倍増管等で培った合成石英と金属を接合する技術を活用して製作しております。

また、要透過波長に応じてMgF2結晶窓材やサファイヤ窓材、さらにARコート品のビューポートも製作可能です。


(木戸工房 製)

特長

  • 超高真空はもちろん、極高真空にも対応
  • 耐熱、透過率を重視した仕様にも対応
  • フランジと窓材が非常にクリーンな拡散接合
  • 製品は全てベーキング後に出荷
  • シール部が非常に強固
  • 耐レーザー特性が良好
  • 用途に応じた仕様、特注品にも対応

主な仕様

耐熱温度 350℃ MAX
Heリーク量 1×10-11 Pa・m3/sec 以下
窓材 合成石英(Suprasil)

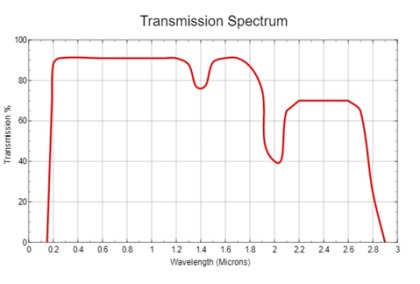

特性

特性グラフ

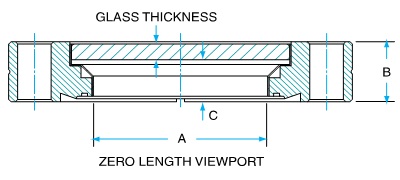

外形寸法図

外形寸法図

■ 合成石英窓

型番 フランジ F V T H
ICF70-QV (VQ-070) ICF70 70 34 2.5 12.7
ICF114-QV (VQ-114) ICF114 114 61 3.5 17.5
ICF34及び、ICF152以上のサイズについては別途ご相談ください。
製品の仕様・寸法は、改良等のため予告なく変更することがありますので予めご了承ください。
