有機デバイス用赤外線レーザー蒸着装置

PAIR-CWLD

有機デバイス用赤外線レーザー蒸着装置

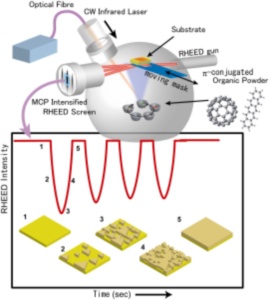

本真空装置は、連続発振の赤外線半導体レーザーを用いて有機半導体原料である昇華性粉末やイオン液体を気化させることにより、薄膜化する真空蒸着装置です。

成長温度の精密制御が可能であり、分子構造を破壊することなく高品質な薄膜が作製できます。

特長

  • アブレーションレーザーに連続発振赤外線(CW-IR)半導体レーザーを使用することで、レーザー照射のON,OFF制御が容易に可能
  • 有機分子材料の粉末原料のみならずイオン液体でも分子構造を破壊することなく高品質な薄膜作成が可能
  • 半導体レーザー基板加熱ユニットを用いることで成長温度の精密制御が可能
  • 6種類のターゲットが使用可

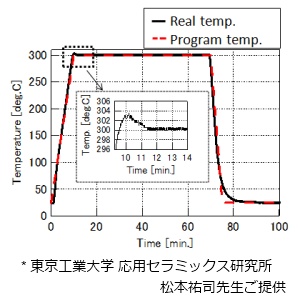

成長温度の精密制御例(1)

  • 過昇温の約1分後には設定温度
  • 安定後の温度変化 ±0.1℃
  • 300℃から約10分で30℃に降下
成長温度の精密制御例(1)

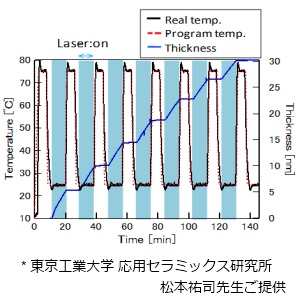

成長温度の精密制御例(2)

  • 蒸着と温度変調を同期して堆積
  • 温度変化 25〜75℃
  • 10min.周期
成長温度の精密制御例(2)

主な仕様

アブレーションレーザー 連続発振赤外線(CW-IR)半導体レーザー(808nm)
成膜室および真空排気系
チャンバー形状 : φ216mm 円柱形
到達真空度 : 6.7×10-5Pa以下(5×10-7Torr)
セラミックベアリングターボポンプ 77L/s
ターゲット自公転ユニット
φ20mm×6軸
自転・公転モーター駆動(PC制御またはエレクトロマニュアル制御)
基板加熱ユニット
半導体レーザー基板加熱ユニット(50W,基板水冷機構付き)
基板サイズ : □10mm
基板加熱温度 : 常温〜300℃以上
コンビナトリアルマスクユニット なし (オプション)
RHEEDユニット なし (オプション)
ロードロック室ユニット なし (オプション)
共通仕様
以下の2つの制御方式のいずれか、または両方を選択可能
PLD自動制御システム(PCおよび制御ソフトウェア)
● コントローラによるエレクトロマニュアル制御

オプション

有機デバイス用赤外線レーザーMBE装置
